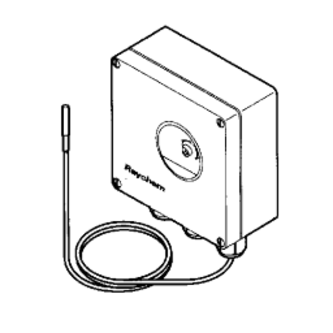

nVent Raychem AT-TS-14 Rohranlege- und Umgebungsthermostat 0 bis +120 °C

Der nVent Raychem AT-TS-14 ist ein Thermostat mit externem Temperaturfühler zur Regelung elektrischer Begleitheizsysteme. Er kann als Rohranlegethermostat oder als Umgebungsthermostat für Frostschutzanwendungen eingesetzt werden.

Funktionen

• Einstellbarer Temperaturbereich von 0 bis +120 °C
• Temperaturfühler im Lieferumfang enthalten
• Grüne LED-Anzeige für den Heizbetrieb
• Rote LED-Anzeigen für Fühlerbruch und Fühlerkurzschluss
• Schutzart IP65
• Fühlerkabel bei geeigneter Leitung bis auf 100 m verlängerbar

Technische Daten

• Betriebsspannung: 230 V AC, +10 % / −15 %, 50/60 Hz
• Maximaler Schaltstrom: 16 A bei 250 V AC
• Kontaktart: SPST, normalerweise offen, 1 Schließer
• Maximaler Anschlussquerschnitt: 2,5 mm²
• Schalttemperatur-Differenz: 0,6 bis 1 K
• Schaltgenauigkeit: ±2 K bei 60 °C
• Zulässige Umgebungstemperatur des Gehäuses: −20 bis +50 °C
• Temperaturfühler: PTC KTY 83-110
• Fühlerkabellänge: 3 m
• Fühlerkabeldurchmesser: ca. 5,5 mm
• Fühlerkopfdurchmesser: 6,5 mm
• Maximale Umgebungstemperatur des Fühlerkabels: 160 °C

Montage und Anschlüsse

• Wandmontage oder Montage mit Raychem Befestigungswinkel JB-SB-01 möglich
• Kabeleinführung M20 für die Versorgung
• Kabeleinführung M25 für den Heizbandanschluss
• Kabeleinführung M16 für das Fühlerkabel

Die Installation und Einstellung des Thermostats ist durch eine qualifizierte Fachkraft vorzunehmen.
